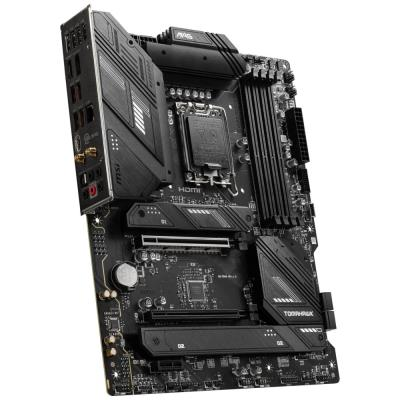

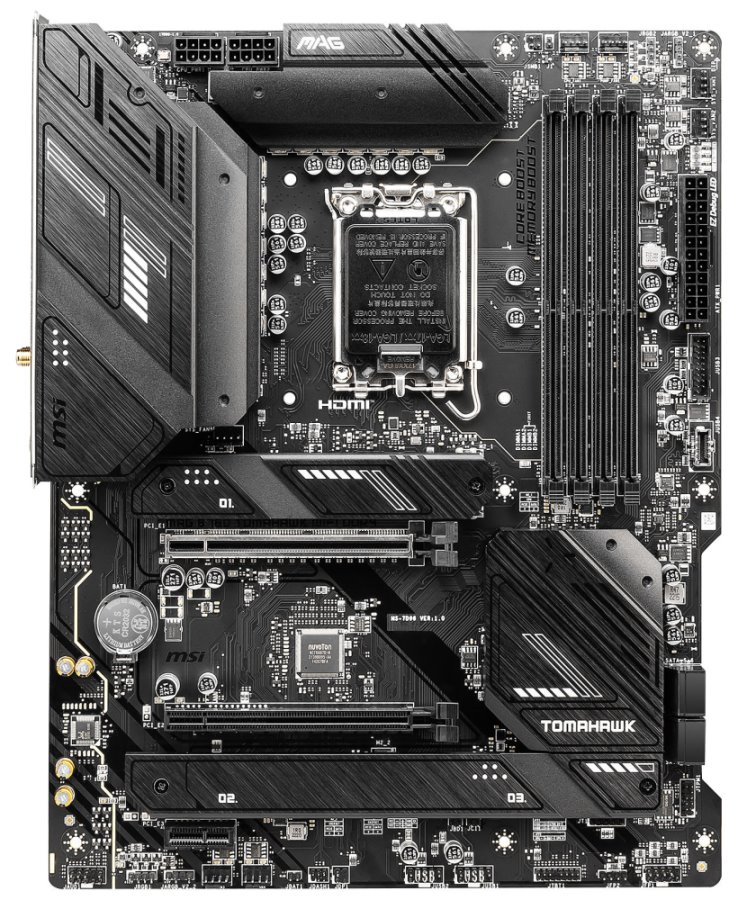

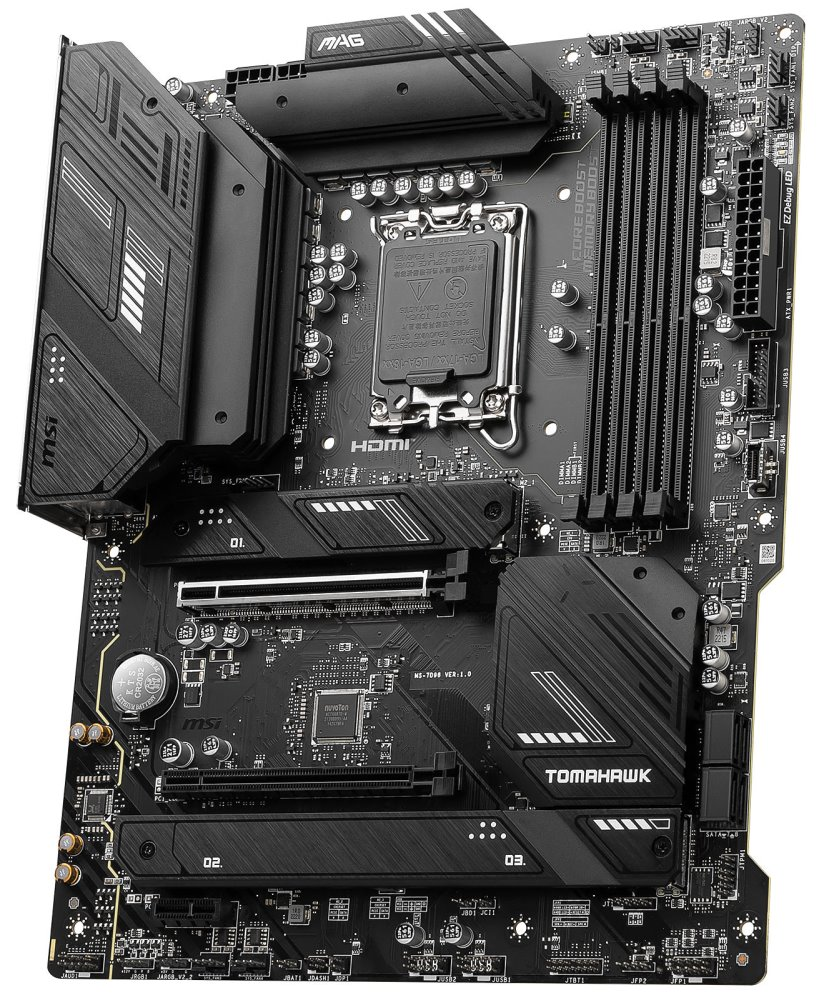

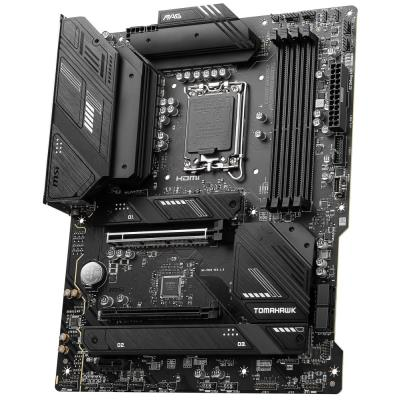

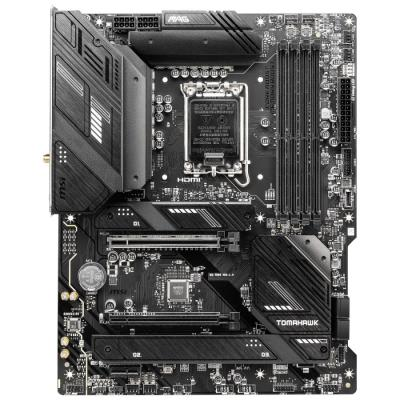

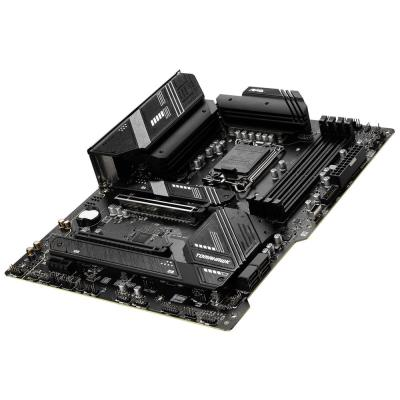

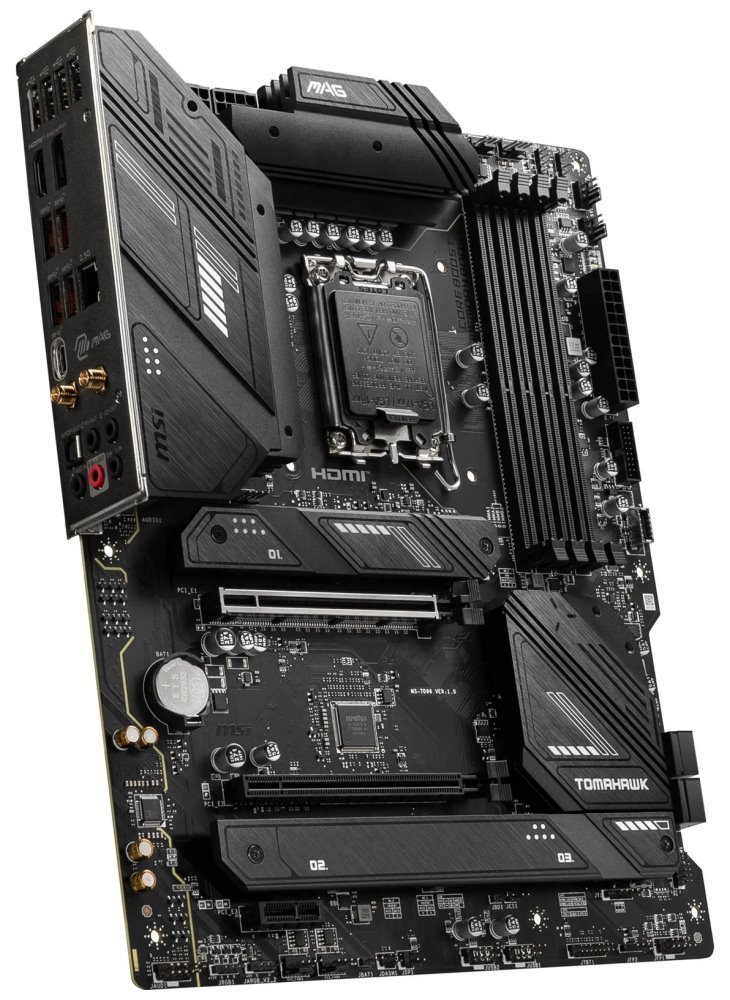

MSI MAG B760 TOMAHAWK WIFI DDR4
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU
Podpora procesorů 12. a 13. generace Intel Core/ Pentium/ Celeron (patice LGA1700)
Čipová sada
Intel B760
Paměť
4x DDR4 paměťový slot, podpora až 128 GB
Podpora DDR4 5333(OC)/ 5200 (OC)/ 5066(OC)/ 5000 (OC)/ 4800 (OC)/ 4600 (OC)/ 4400 (OC)/ 4266(OC)/ 4200 (OC)/ 4000 (OC)/ 3800 (OC)/ 3733(OC)/ 3600 (OC)/ 3466(OC)/ 3400 (OC)/ 3333 (OC)/ 3200 (JEDEC)/ 2933 (JEDEC)/ 2666 (JEDEC)/ 2400 (JEDEC)/ 2133 (JEDEC) MHz
Dvoukanálová architektura paměti
Podpora non-ECC, bez vyrovnávací paměti
Podpora Intel Extreme Memory Profile (XMP)
Sloty
Intel CPU
1x PCIe 5.0 x16 slot
Intel B760 čipová sada
1x PCIe 3.0 x16 slot (podporuje x4 režim)
1x PCIe 4.0 x1 slot
Grafika
1x HDMI port, podporující max. rozlišení 4K při 60 Hz
1x DisplayPort port, podporující max. rozlišení 8K při 60 Hz
Úložiště
Intel CPU
1x M.2 slot, M Key, pro jednotky typu 22110/2280/2260/2242 (PCIe 4.0 x4 režim)
Intel B760 čipová sada
4x SATA 6Gb/s port
1x M.2 slot, M Key, pro jednotky typu 2280/2260/2242 (PCIe 4.0 x4 režim)
1x M.2 slot, M Key, pro jednotky typu 2280/2260/2242 (SATA a PCIe 4.0 x4 režim)
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro SATA jednotky
USB
8x USB 2.0 port (4 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)
2x USB 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektor
4x USB 3.2 Gen2 typ A port na zadním panelu
1x USB 3.2 Gen2 typ C port dostupný přes interní USB konektor
1x USB 3.2 Gen2x2 typ C na zadním panelu
Audio
Realtek ALC897 Codec
7.1kanálové High Definition Audio
Podpora S/PDIF výstupu
LAN
1x Realtek RTL8125BG-CG 2,5Gigabit LAN řadič
WLAN/ Bluetooth
Intel Wi-Fi 6E
Wi-Fi 802.11a/b/g/n/ac/ax
Dual Band (2,4 GHz, 5 GHz, 6 GHz)
Podpora MU-MIMO TX/RX
Rychlost přenosu dat až 2,4 Gbps
Bluetooth 5.3
Interní konektory
1x 24-pin ATX hlavní napájecí konektor
2x 8-pin ATX 12V napájecí konektor
1x 4-pin konektor ventilátoru CPU
1x 4-pin konektor ventilátoru pumpy vodního chlazení
5x 4-pin konektor systémového ventilátoru
1x audio konektor předního panelu
2x konektor systémového panelu
1x konektor detekce otevření skříně
1x TPM konektor (podporuje TPM 2.0)
1x konektor Tuning ovladače
1x TBT konektor (podporuje RTD3)
1x propojka Clear CMOS
4x EZ Debug LED
2x 4-pin konektor RGB LED
2x 3-pin konektor A-RAINBOW V2 ARGB LED
2x USB 2.0 konektor (podporuje 4x USB 2.0 port)
1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port)
1x USB 3.2 Gen2 typ C konektor

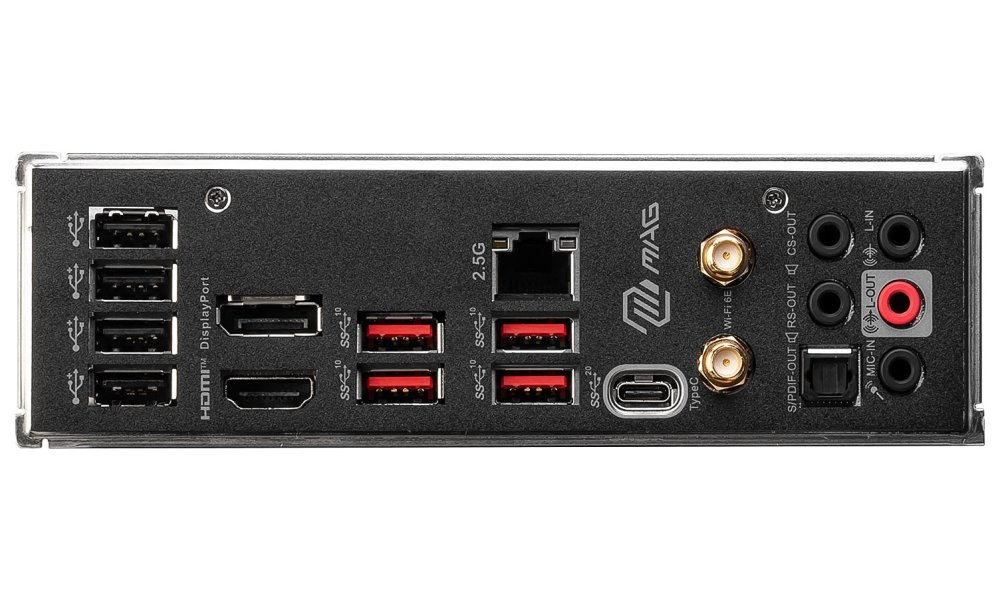

Porty na zadním panelu
4x USB 2.0
1x DisplayPort
1x HDMI
1x RJ-45
4x USB 3.2 Gen2 (USB 3.1 Gen2) typ A
1x USB 3.2 Gen2x2 typ C
2x konektor Wi-Fi antény
5x audio jack
1x optický S/PDIF výstup
Rozměry
30,5 x 24,4 cm
ATX formát
